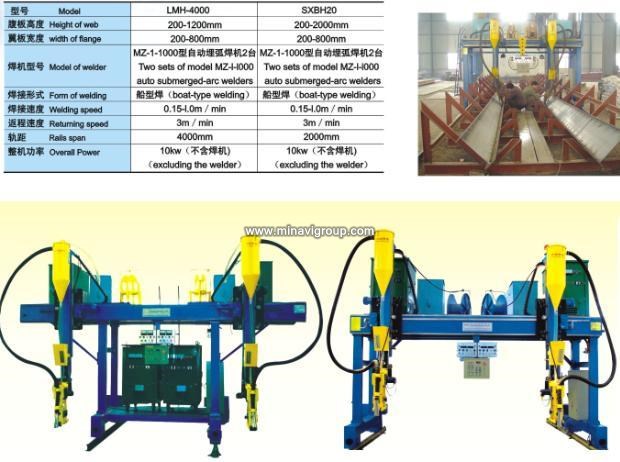

Máy hàn cổng 2 mỏ
Thiết bị này chuyên dùng để hàn dầm mà nguồn hàn là máy hàn tự động dưới lớp thuốc . Thiết bị được ứng dụng hàn kết cấu có chiều dày lớn như các loại dầm I, H, U
tags:
Hãng sx: ZHOUXIANG
Model: LMH-4000
Đặc tính kỹ thuật:
- Thiết bị này chuyên dùng để hàn dầm mà nguồn hàn máy hàn tự động dưới lớp thuốc được ứng dụng hàn kết cấu có chiều dày lớn như các loại dầm I, H, U
- Máy hàn cổng bao gồm giàn cổng,hệ thống mỏ hàn cơ cấu di chuyển,thiết bị dẫn đường cho mỏ hàn,hệ thống cấp và thu hồi thuốc,hệ thống điện,nguồn hàn hồ quang chìm. Giàn cổng có nhiệm vụ mang theo các thiết bị trong khi hàn.Tốc độ di chuyển giàn cổng được điều khiên bằng bộ biến tần với độ chính xác cao.Máy có chức năng chạy ngược lại với tốc độ cao.Có các bánh tì hai bên ray đảm bảo máy chạy trơn và chính xác.
- Mỏ hàn có thể di chuyển bằng tay theo chiều ngang máy,có trục vít và bánh răng để giảm tốc độ.Mỏ hàn di chuyển được theo chiều lên xuống,điều khiển bằng động cơ điện.Thiết bị vạch đường được lắp theo mỏ hàn đảm bảo mỏ hàn luôn đi đúng tâm đường hàn.Hệ thống dẫn dây lắp theo mỏ hàn.
- Hệ thông cung cấp và thu hồi thuốc bao gồm:thùng chứa thuốc riêng cho từng mỏ được gắn trên mỗi mỏ và hai máythu hồi thuốc được đặt trên hai bệ của khung.
Thông số kỹ thuật:
Phạm vi ứng dụng cho dầm thép |
Chiều rộng cánh dầm |
200-800mm |
Chiều dầy cánh dầm |
6-32mm |
|
Chiều cao bụng dầm |
200-1200mm |
|
Chiều dầy bụng dầm |
6-40mm |
|
Chiều dài |
4000-15000mm |
|
Điện áp nguồn |
3pha,380V,50HZ |
|
Nguồn hàn |
2x1000A DC |
|
Tốc độ hàn |
0.5-1m/phót |
|
Tốc độ không tải |
3m/phót |
|
Phương pháp hàn |
Hå quang ch×m |
|
Đường kinh dây hàn |
3.2-5mm |
|
Trọng lượng cuộn dây hàn |
25-250kg |
|
Khoảng cách giữa hai cổng trục |
4000mm |
|
Khoảng cách hữu ích |
3500mm |
|
Hệ thống thu hồi thuốc tự động |
2x100kg |
|
Phương pháp điều chỉnh mỏ lên xuống |
Điều khiển bằng điện |
